線盤卷邊機
線盤卷邊機

產品描述:卷邊機結構說明一、結構組成該卷邊機主要由壓緊、預彎、初次彎邊、彎邊成型四大部分組成。二、工作流程1、“壓緊系統”在油缸的作用下,將工件壓緊固定在托盤上。2、“預...

詳細說明

卷邊機結構說明

一、結構組成

該卷邊機主要由壓緊、預彎、初次彎邊、彎邊成型四大部分組成。

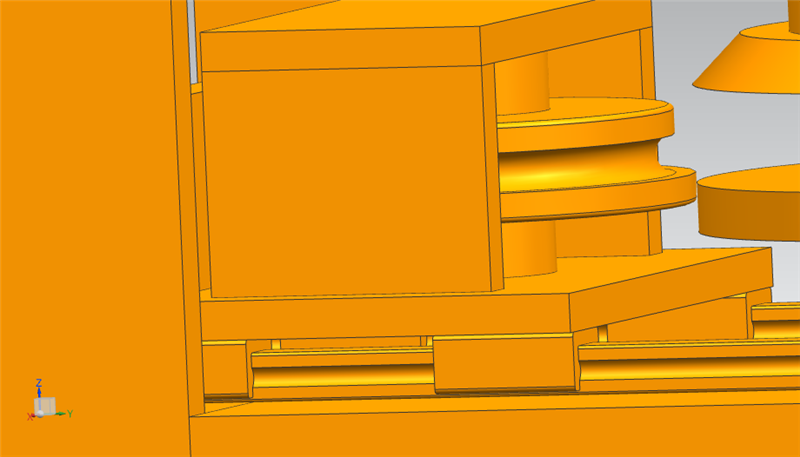

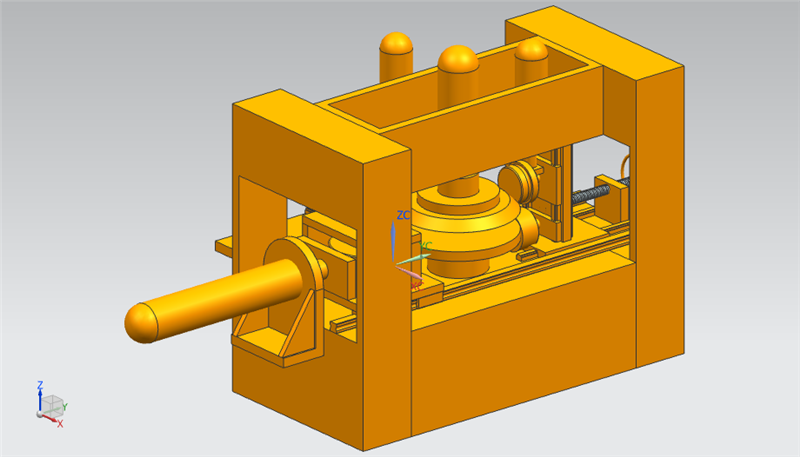

圖片1

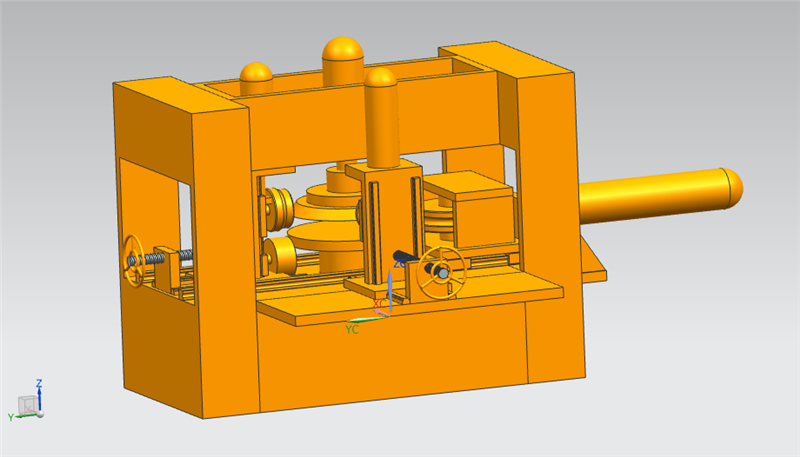

圖片2


二、工作流程

1、“壓緊系統”在油缸的作用下,將工件壓緊固定在托盤上。

2、“預彎系統”根據所要求的彎邊直徑,對工件邊緣施力預彎。

3、“初次彎邊”將圓盤需要卷成圓管的周長一次彎夠,工件的邊緣先彎成約180o的圓弧。

4、“彎邊成型”在初次彎邊的基礎上下壓內卷,卷成一個整圓,終成型。

三、設備特點

1、該卷邊機結構緊湊,將壓緊、預彎、初次彎邊、彎邊成型四大系統集成在一臺機器上。通過數控技術,依次完成所有流程。該設備能夠有效防止普通卷邊機常有的壓痕、圓度不均勻、直徑誤差大等問題。

2、各系統的特點。

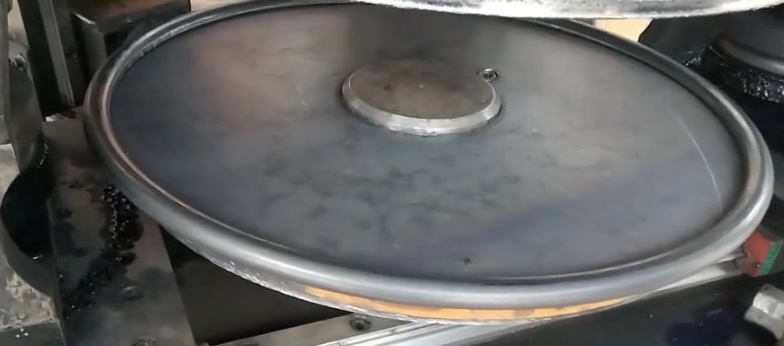

a.壓緊系統:通過液壓機構將工件壓緊,使工件固定更牢靠,防止其偏移。

圖片3

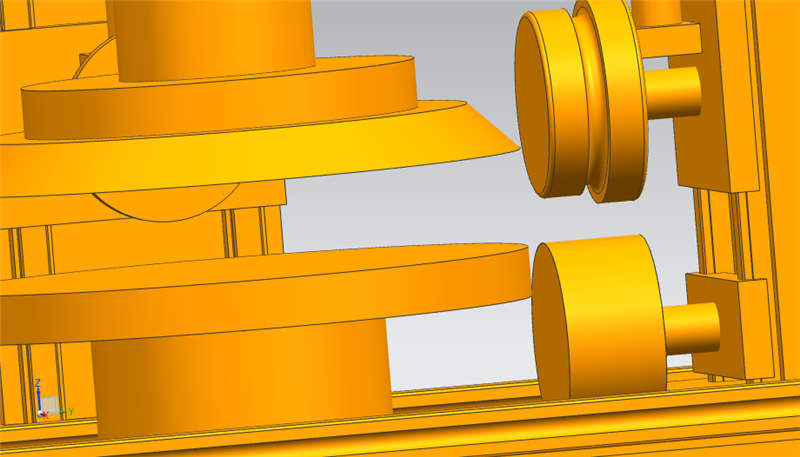

b.預彎系統:對工件進行預彎,給下一步卷邊起到導向作用,保證卷邊方向一致。

圖片4

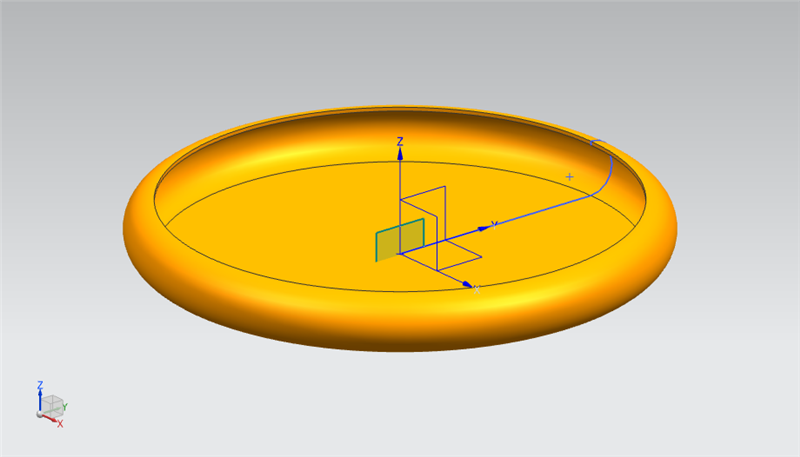

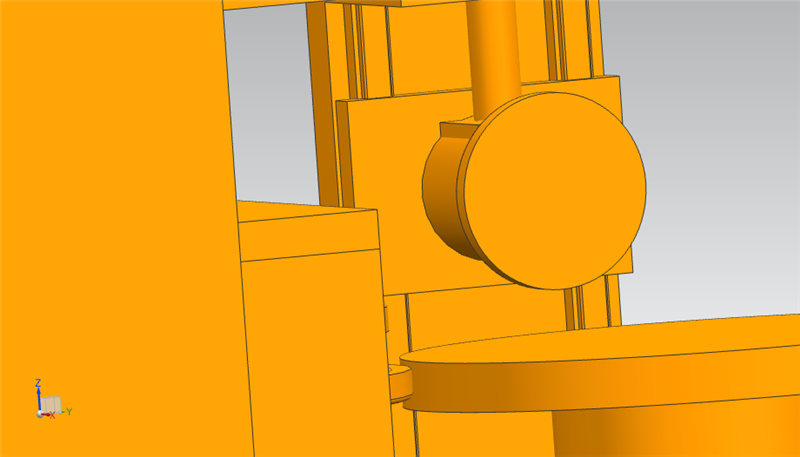

c.初次彎邊:對彎邊輪做了改進,輪下緣略大于輪上緣,在彎邊的過程中,輪下緣對工件的圓邊也起到了支撐的作用,防止圓邊變形。將工件邊緣先彎成約180o的圓弧。

圖片5

圖片6

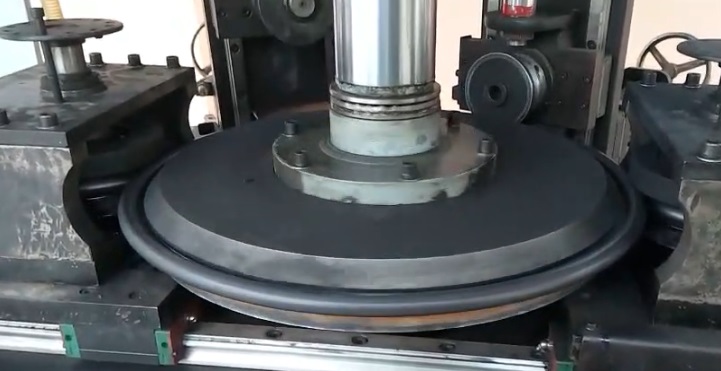

d.彎邊成型:該系統在彎邊輪的下面,增加了一個支撐輪,支撐輪對工件進行有效支撐,防止圓邊變形。

圖片7


線盤卷邊機的特點

一、產品用途:主要用于線盤行業圓盤卷邊。

二、整機特性

該卷邊機結構緊湊,將壓緊、預彎、初次彎邊、彎邊成型四大系統集成在一臺機器上。通過數控技術,依次完成所有流程。該設備能夠有效防止普通卷邊機常有的壓痕、圓度不均勻、直徑誤差大等問題。

三、各系統特點

a  壓緊系統:通過液壓機構將工件壓緊,使工件固定更牢靠,防止其偏移。

b.預彎系統:對工件進行預彎,給下一步卷邊起到導向作用,保證卷邊方向一致。

c.初次彎邊:防止圓邊變形。將工件邊緣先彎成約180°的圓弧。

d.彎邊成型:在初次彎邊的基礎上下壓內卷,卷成一個整圓,終成型。

四、**配置

a液壓部分:采用朝田系列。

b動力部分:電機采用豫通的,減速機采用國鑫ZY系列

c軸承部分:采用瓦哈洛

d機加工及機器主題框架部分:45#調支、淬火、銑、精磨、焊接裝配。

e滾輪部分:采用Cr12淬火,**的滾輪設計是我們的技術核心,保證圓盤卷邊后的平整,圓管的圓度和直徑誤差等。

五、規格:定制。
